KOSMEK考世美油压浮动支撑缸LC0482-CL、LC0362-CL、LC0552-SL、LC0652-SL单动法兰油压上升型

品牌：日本KOSMEK考世美

规格型号：LC0482-CL、LC0362-CL、LC0552-SL、LC0652-SL

性能简述：KOSMEK考世美油压浮动支撑缸LC0482-CL、LC0362-CL、LC0552-SL、LC0652-SL单动法兰油压上升型油压支撑器 Model LC 低压 (2 . 5~7MPa) 单动 • 法兰型 强劲的支撑力和顺畅的动作

咨询热线： 15818598199
详细介绍 日本KOSMEK考世美油压浮动支撑缸LC0482-CL、LC0362-CL、LC0552-SL、LC0652-SL单动法兰油压上升型
油压支撑器
Model  LC
低压 (2 . 5~7MPa)
单动 • 法兰型
强劲的支撑力和顺畅的动作

型号表示
KOSMEK高世美LC系列支撑缸型号说明
规格参数
  LC0262-C □ LC0302-C □ LC0362-C □ LC0402- □□ LC0482- □□ LC0552- □□ LC0652- □□ LC0752- □□ LC0902- □□
型号
LC0262-C □-E
LC0302-C □-E
LC0362-C □-E		 LC0402- □□M LC0402- □□-E LC0402- □□M-E LC0482- □□M LC0482- □□-E LC0482- □□M-E LC0552- □□M LC0552- □□-E LC0552- □□M-E LC0652- □□M LC0652- □□-E LC0652- □□M-E LC0752- □□M LC0752- □□-E LC0752- □□M-E LC0902- □□M  LC0902- □□-E LC0902- □□M-E
支撑力 (油压7MPa时) kN 2 3 4 5.5 10 15.5 25 40 65
支撑力 (计算公式)※5 kN 0.38×P-0.69 0.53×P-0.68 0.70×P-0.91 0.96×P-1.25 1.75×P-2.28 2.72×P-3.54 4.39×P-5.70 7.02×P-9.12 11.4×P-14.8
柱塞行程 mm 6.5 6.5 8 8 10 12 14 16 20
夹紧器容量   cm3 6 选择无符号 时 0.4 0.6 0.8 1.2 2 3.3 4.8 8.9 13.1
6 选择E 时 0.2 0.3 0.4 0.6 1.3 2 3.3 5.7 9.1
柱塞弹簧力※6   N L：弱弹簧型 2.2~3 .0 2.8~3.8 3.6~5.6 4.7~7.8 5.8~9.7 8.3~14.6 9.8~14.6 12.4~18.8 14.6~21.0
H：强弹簧型 3.0~4.4 3.7~5.5 4.7~7.8 6.2~11.0 7.9~13.6 10.1~21.9 15.8~22.0 18.7~31.9 21.4~34.2
最高使用压力          MPa 7.0
最低动作压力 MPa 2.5
耐压 MPa 10.5
使用温度 ℃ 0 ~ 70
质量 kg 0.3 0.4 0.5 0.6 0.9 1.4 2.2 3.6 6.0

型号 LC0262-C-Q LC0302-C-Q LC0362-C-Q LC0402- □-Q  LC0402- □-EQ LC0482- □-Q  LC0482- □-EQ LC0552- □-Q  LC0552- □-EQ LC0652- □-Q  LC0652- □-EQ LC0752- □-Q  LC0752- □-EQ LC0902- □-Q  LC0902- □-EQ
支撑力 (油压7MPa时) kN 2 3 4 5.5 10 15.5 25 40 65
支撑力 (计算公式)※5 kN 0.38×P-0.69 0.53×P-0.68 0.70×P-0.91 0.96×P-1.25 1.75×P-2.28 2.72×P-3.54 4.39×P-5.70 7.02×P-9.12 11.4×P-14.8
柱塞行程 mm 13 13 16 16 20 24 28 32 40
夹紧器容量 cm3 6 选择Q 时 0.6 0.8 1.2 1.8 2.8 4.7 6.4 12.1 17.2
6 选择EQ 时 － － － 0.6 1.3 2 3.3 5.7 9.1
柱塞弹簧力※6 N 3.0~5.6 3.8~7.4 4.9~11.4 6.2~12.9 7.8~20.4 10.1~24.8 15.8~28.4 18.7~42.3 21.4~44.0
最高使用压力          MPa 7
最低动作压力          MPa 2.5
耐压 MPa 10.5
使用温度 ℃ 0 ~ 70
质量 kg 6 选择Q 时 0.3 0.4 0.5 0.7 1 1.5 2.4 3.9 6.5
6 选择EQ 时 － － － 0.6 0.9 1.4 2.3 3.7 6.2

型号 LC0262-C-D LC0302-C-D LC0362-C-D LC0402- □-D LC0482- □-D LC0552- □-D LC0652- □-D LC0752- □-D LC0902- □-D
支撑力 (油压7MPa时) kN 1.3 2 2.8 3.5 6.3 10 16 25 40
支撑力 (计算公式)※5 kN 0.25×P-0.45 0.35×P-0.46 0.49×P-0.64 0.58×P-0.58 1.05×P-1.05 1.67×P-1.67 2.67×P-2.67 4.17×P-4.17 6.67×P-6.67
夹紧器容量 cm3 0.2 0.3 0.4 0.6 1.3 2 3.3 5.7 9.1
最高使用压力 MPa 7
最低动作压力 MPa 2.5
耐压 MPa 10.5
使用温度 ℃ 0 ~ 70
质量 kg 0.2 0.3 0.4 0.5 0.8 1.2 2 3.2 5.4

实物图
KOSMEK考世美油压浮动支撑缸LC0482-CL正面实拍图
KOSMEK考世美油压浮动支撑缸LC0482-CL侧面实拍图

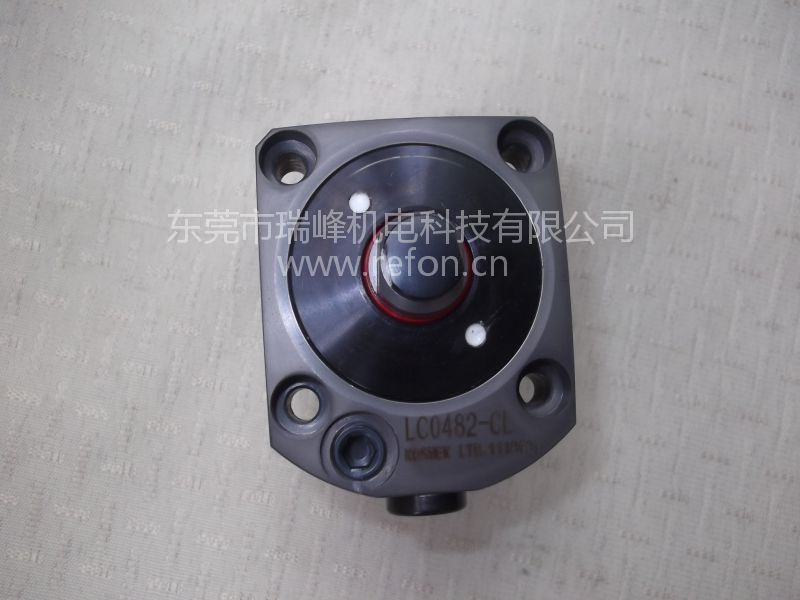

KOSMEK考世美油压浮动支撑缸LC0482-CL俯视图

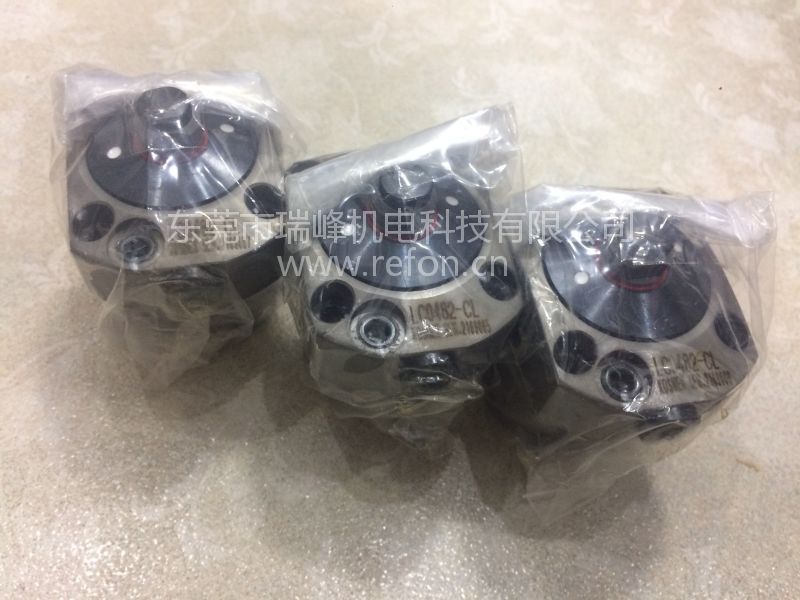

KOSMEK考世美油压浮动支撑缸LC0482-CL包装图
