详细介绍 KOSMEK高世美外螺纹单动油压支撑器LD0302-L、LD0262-L、LD0452-L油压上升型
对于来自正上方的载荷，拥有强劲的支撑力。
支撑器能有效防止在加工工件时产生的振动，以及夹紧时产生的变形。
低压 (2 . 5~7MPa)
单动 ( 外螺纹型)
强劲的支撑力和顺畅的动作
可靠的工件接触
抱紧柱塞的筒夹始终处于向下受压状态，所以在抱紧过程中不会产生变形，与工件之间无间隙生成。
 可靠的顺序动作
内置高性能的顺序控制用弹簧，能在 1 个油压回路中依次执行‘柱塞上升 → 接触工件 → 锁定’动作。
 优异的防止冷却液侵入结构
通过采用专用的防尘设计，即使对高压冷却液也具备很高的密封性能。
通过使用高性能的耐腐蚀防尘材料，即使长期使用于氯系冷却液也不会降低密封性能。

型号表示：

规格：
选配项  5 选择无符号/ E 时

			LD0162- □	LD0222- □	LD0262- □	LD0302- □	LD0362- □	LD0452- □
					LD0262- □M	LD0302- □M	LD0362- □M	LD0452- □M
型号			LD0162- □-E	LD0222- □-E	LD0262- □-E LD0262- □M-E	LD0302- □-E LD0302- □M-E	LD0362- □-E LD0362- □M-E	LD0452- □-E LD0452- □M-E
支撑力 (油压7MPa时)         kN			1.0	2.0	3.0	4.0	5.5	10.0
支撑力 (计算公式)※2               kN			0.182×P - 0.273	0.38×P - 0.69	0.53×P - 0.68	0.70×P - 0.91	0.96×P - 1.25	1.75×P - 2.28
柱塞行程	mm		5	6.5	6.5	8	8	10
	5 选择无符号时		(有效行程 4.7)
支撑器容量   cm3	5 选择无符号时		0.15	0.4	0.6	0.9	1.3	2
	5 选择 E 时		0.10	0.2	0.3	0.5	0.6	1.3
柱塞弹簧力 ※3  N	L：弱弹簧型		1.2~1.7	2.1~3.1	2.8~4.1	3.6~5.7	4.7~7.8	5.8~9.7
	H：强弹簧型		1.5~2 .4	3.0~4.4	3.8~5 .9	4.9~8.0	6.2~11.0	7.9~13.6
最高使用压力          MPa			7.0	7.0
最低动作压力		MPa	2.5	2.5
耐压		MPa	10.5	10.5
使用温度		℃	0~70	0~70
使用流体			相当于ISO粘度等级的ISO-VG-32 一般液压油
质量		kg	0.04	0.10	0.20	0.25	0.35	0.75

选配项  5 选择 S/ ES 时

型号		LD0162- □-S  LD0162- □-ES	LD0222- □-S  LD0222- □-ES	LD0262- □-S  LD0262- □-ES	LD0302- □-S  LD0302- □-ES
支撑力 (油压7MPa时)         kN		0.32	0.6	1.0	2.0
支撑力 (计算公式)※2               kN		0.064×P - 0.128	0.12×P - 0.24	0.19×P - 0.30	0.35×P - 0.46
柱塞行程	mm	4	5	5	6
	5 选择 S 时	(有效行程3.7)
支撑器容量   cm3	5 选择 S 时	0.07	0.2	0.3	0.5
	5 选择 ES 时	0.04	0.1	0.1	0.2
柱塞弹簧力 ※3  N	L：弱弹簧型	1.0~1.6	1.8~3.1	2.8~4.2	3.5~6.3
	H：强弹簧型	1.2~2 .4	2.1~4.3	3.1~5 .9	4.0~8.2
最高使用压力          MPa		7.0	7.0
最低动作压力          MPa		3.0	2.5
耐压	MPa	10.5	10.5
使用温度	℃	0~70	0~70
使用流体		相当于ISO粘度等级的ISO-VG-32 一般液压油
质量	kg	0.03	0.10	0.10	0.20

选配项  5 选择 Q / EQ 时

型号		LD0222-Q	LD0262-Q LD0262-EQ	LD0302-Q LD0302-EQ	LD0362-Q LD0362-EQ	LD0452-Q LD0452-EQ
支撑力 (油压7MPa时)         kN		2.0	3.0	4.0	5.5	10.0
支撑力 (计算公式)※2               kN		0.38×P - 0.69	0.53×P - 0.68	0.70×P - 0.91	0.96×P - 1.25	1.75×P - 2.28
柱塞行程	mm	13	13	16	16	20
支撑器容量   cm3	5 选择 Q 时	0.6	0.8	1.3	1.9	2.8
	5 选择 EQ 时	-	0.3	0.5	0.6	1.3
柱塞弹簧力 ※3	N	3.0~5 .6	3.8~7.4	4.9~11.4	6.2~12.9	7.8~20.4
最高使用压力          MPa		7.0
最低动作压力          MPa		2.5
耐压	MPa	10.5
使用温度	℃	0~70
使用流体		相当于ISO粘度等级的ISO-VG-32 一般液压油
质量 kg	5 选择 Q 时	0.15	0.25	0.30	0.45	0.85
	5 选择 EQ 时	-	0.20	0.25	0.35	0.75

注意事项  ※2. 支撑力(计算公式)中的符号P表示：所供给的油压 (MPa)。
※3. 柱塞弹簧力的数值表示弹簧设计值。
该值会因柱塞的滑动阻力、弹簧特性等而产生一定偏差，所以请将其作为工件接触力的参考值。
4  M：空气传感器连接型时的工件接触力请参照第829页的空气传感器连接型样本内容。

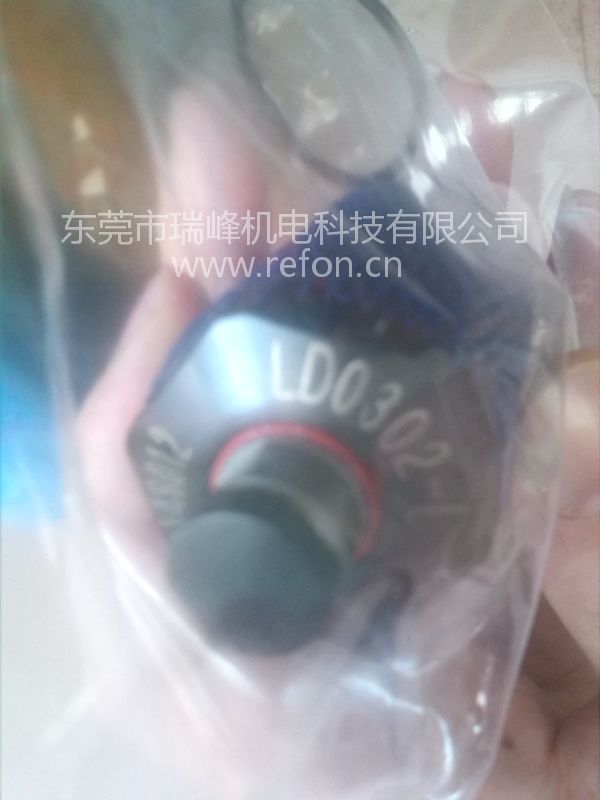

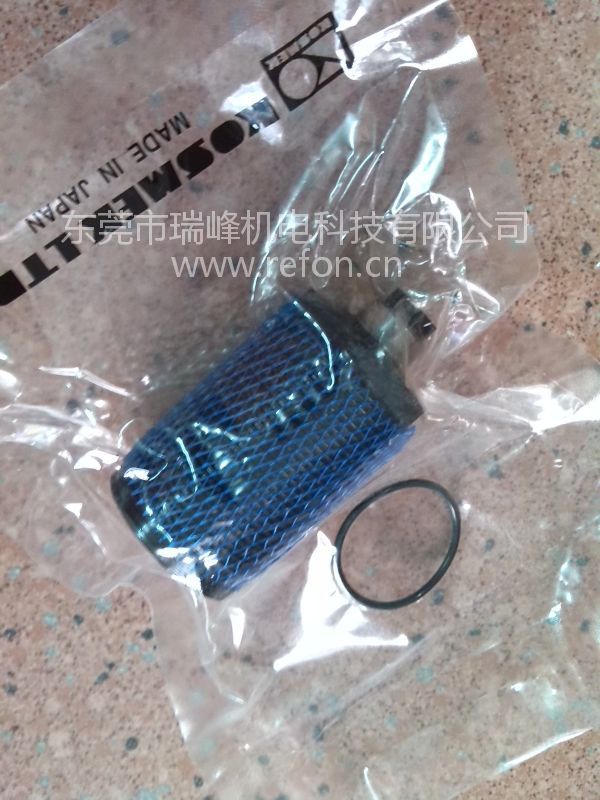

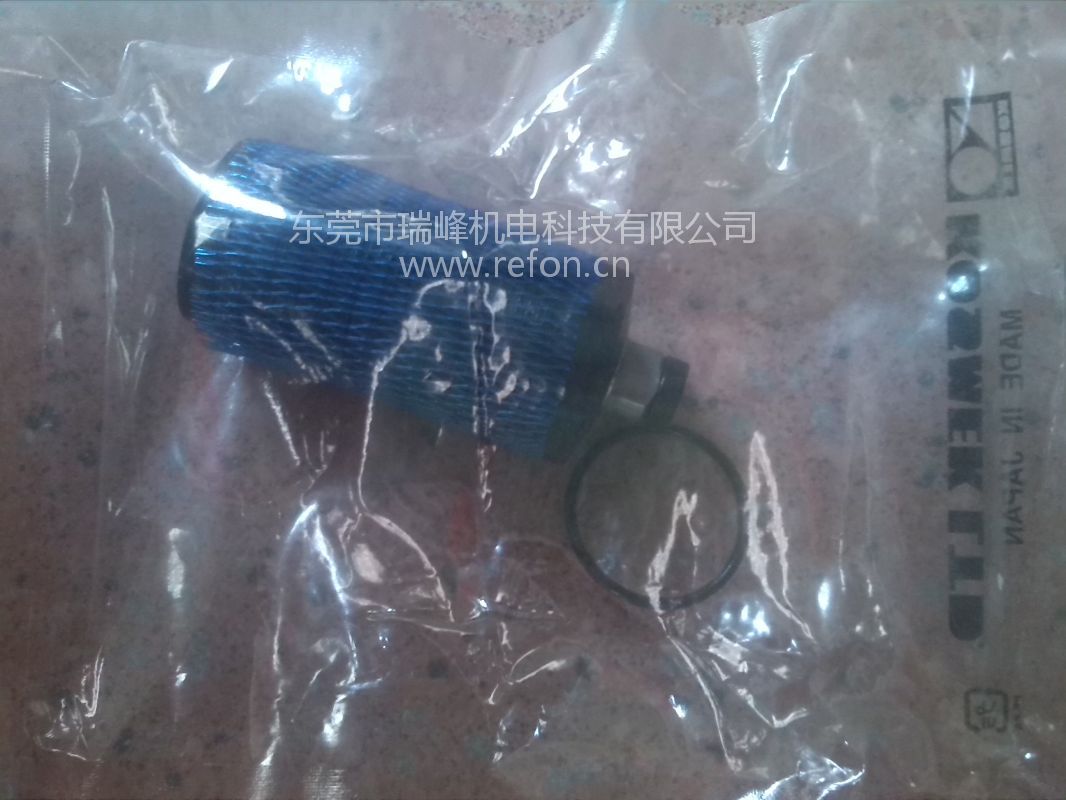

实物图：
