首页 > 产品中心 > 工件夹持与定位 > 支撑缸(工件支撑器) >
日本KOSMEK高世美外螺纹油压单动支撑缸LD0362-L-E 弹簧上升型 工件下压柱塞后进行工件支撑
品牌:KOSMEK高世美
规格型号:LD0362-L-E
性能简述:KOSMEK高世美外螺纹油压单动支撑缸LD0362-L-E 弹簧上升型 工件下压柱塞后进行工件支撑,带E的弹簧上升款型号表示,规格参数,以及尺寸和图纸,实物图片等。
咨询热线:
15818598199
详细介绍
KOSMEK高世美外螺纹油压单动支撑缸LD0362-L-E 弹簧上升型 工件下压柱塞后进行工件支撑
带E的弹簧上升款型号表示:

规格:
外形尺寸表以及安装部位加工尺寸表
注意事项 ※2. 本体安装时的紧固力矩如上表所示。
超出上表推荐的安装力矩往往会导致主体变形,无法正常动作。
而且,如果小于推荐力矩则会造成支撑器松动致使O形密封圈破损,导致支撑器漏油。
接触螺栓设计制作尺寸表
※用户自行设计制作接触螺栓 ( 配件) 时,请参考接触螺栓设计制作尺寸表。
(mm)

实物图:



带E的弹簧上升款型号表示:
规格:
LD0162- □ | LD0222- □ | LD0262- □ | LD0302- □ | LD0362- □ | LD0452- □ | |||
LD0262- □M | LD0302- □M | LD0362- □M | LD0452- □M | |||||
型号 | LD0162- □-E | LD0222- □-E |
LD0262- □-E LD0262- □M-E |
LD0302- □-E LD0302- □M-E |
LD0362- □-E LD0362- □M-E |
LD0452- □-E LD0452- □M-E |
||
支撑力 (油压7MPa时) kN | 1.0 | 2.0 | 3.0 | 4.0 | 5.5 | 10.0 | ||
支撑力 (计算公式)※2 kN | 0.182×P - 0.273 | 0.38×P - 0.69 | 0.53×P - 0.68 | 0.70×P - 0.91 | 0.96×P - 1.25 | 1.75×P - 2.28 | ||
柱塞行程 | mm | 5 | 6.5 | 6.5 | 8 | 8 | 10 | |
5 选择无符号时 | (有效行程 4.7) | |||||||
支撑器容量 cm3 | 5 选择无符号时 | 0.15 | 0.4 | 0.6 | 0.9 | 1.3 | 2 | |
5 选择 E 时 | 0.10 | 0.2 | 0.3 | 0.5 | 0.6 | 1.3 | ||
柱塞弹簧力 ※3 N | L:弱弹簧型 | 1.2~1.7 | 2.1~3.1 | 2.8~4.1 | 3.6~5.7 | 4.7~7.8 | 5.8~9.7 | |
H:强弹簧型 | 1.5~2 .4 | 3.0~4.4 | 3.8~5 .9 | 4.9~8.0 | 6.2~11.0 | 7.9~13.6 | ||
最高使用压力 MPa | 7.0 | 7.0 | ||||||
最低动作压力 | MPa | 2.5 | 2.5 | |||||
耐压 | MPa | 10.5 | 10.5 | |||||
使用温度 | ℃ | 0~70 | 0~70 | |||||
使用流体 | 相当于ISO粘度等级的ISO-VG-32 一般液压油 | |||||||
质量 | kg | 0.04 | 0.10 | 0.20 | 0.25 | 0.35 | 0.75 |
型号 | LD0222- □-E |
LD0222- □-ES (短行程型) |
LD0262- □-E |
LD0262- □-ES (短行程型) |
LD0302- □-E |
LD0302- □-ES (短行程型) |
LD0362- □-E | LD0452- □-E |
柱塞行程 | 6.5 | 5 | 6.5 | 5 | 8 | 6 | 8 | 10 |
A | 66 | 50 | 72.5 | 53.5 | 81 | 58 | 77 | 92 |
B | 20 | 24 | 27 | 32 | 41 | |||
C | 22 | 26 | 30 | 36 | 45 | |||
D (标称×螺距) | M22×1.5 | M26×1.5 | M30×1.5 | M36×1.5 | M45×1.5 | |||
E | 52.5 | 38 | 57 | 39.5 | 62 | 41 | 58 | 71 |
F | 6 | 7.4 | 9.4 | 8.4 | 9 | |||
G | 37.7 | 25.7 | 40.8 | 25.8 | 42.3 | 23.8 | 41.3 | 50.2 |
H | 8.8 | 6.3 | 8.8 | 6.3 | 10.3 | 7.8 | 8.3 | 11.8 |
J | 20.2 | 24.2 | 28.2 | 34.2 | 43.2 | |||
T | 13.5 | 12 | 15.5 | 14 | 19 | 17 | 19 | 21 |
U | 7 | 10 | 12 | 15 | 16 | |||
V | 3.5 | 5 | 6 | 6 | 6 | |||
W | 5.5 | 8 | 10 | 13 | 13 | |||
X (标称×深度) | M4×0.7×7 | M6×9 | M8×12 | M10×11 | M10×11 | |||
BA | 6.5 | 9 | 11.5 | 12.5 | 12.5 | |||
BB | 2.5 | 3 | 4 | 4 | 4 | |||
BC | 5.5 | 8 | 10 | 11 | 11 | |||
CB | 20.5 | 24.5 | 28.5 | 34.5 | 43.5 | |||
CC | 14~43 | 14~31 | 16~47 | 16~32 | 17~50 | 17~32 | 18~48 | 21~58 |
CD | CC-5 | CC-6 | CC-8 | CC-7 | CC-7.5 | |||
CE | max. 4 | max. 8 | max. 10 | max. 10 | max. 12 | |||
CF | p.c.d. 15 | p.c.d. 19 | p.c.d. 22 | p.c.d. 26 | p.c.d. 30 | |||
CG | max. 2.5 | max. 2.5 | max. 3 | max. 5 | max. 6 | |||
DA | AS568-011 | AS568-013 | AS568-014 | AS568-015 | AS568-016 | |||
(90°) | (90°) | (90°) | (90°) | (90°) | ||||
DB | AS568-017 | AS568-020 | AS568-022 | AS568-026 | AS568-030 | |||
(90°) | (90°) | (90°) | (90°) | (90°) | ||||
EY | SR20 | SR30 | SR30 | SR50 | SR50 | |||
本体推荐安装力矩※2 | 16 N・m | 31.5 N・m | 50 N・m | 63 N・m | 80 N・m |
超出上表推荐的安装力矩往往会导致主体变形,无法正常动作。
而且,如果小于推荐力矩则会造成支撑器松动致使O形密封圈破损,导致支撑器漏油。
接触螺栓设计制作尺寸表
※用户自行设计制作接触螺栓 ( 配件) 时,请参考接触螺栓设计制作尺寸表。
(mm)
对应机器型号 | LD0222- □-E |
LD0222- □-ES (短行程型) |
LD0262- □-E |
LD0262- □-ES (短行程型) |
LD0302- □-E |
LD0302- □-ES (短行程型) |
LD0362- □-E | LD0452- □-E |
EB | 3 | 4.5 | 6 | 8.2 | 8.2 | |||
EC | 6 | 8.5 | 10 | 12.5 | 12.5 | |||
ED | 2 | 3.5 | 5 | 6 | 6 | |||
EE | 6 | 8 | 10 | 10 | 10 | |||
EF | 4.5 | 6 | 7 | 7 | 7 | |||
EG | 1 | 1.5 | 2 | 2 | 2 | |||
EX | M4×0.7 | M6 | M8 | M10 | M10 | |||
O形密封圈 | SS3(NOK制品) | S5(NOK制品) | S6(NOK制品) | S8(NOK制品) | S8(NOK制品) |

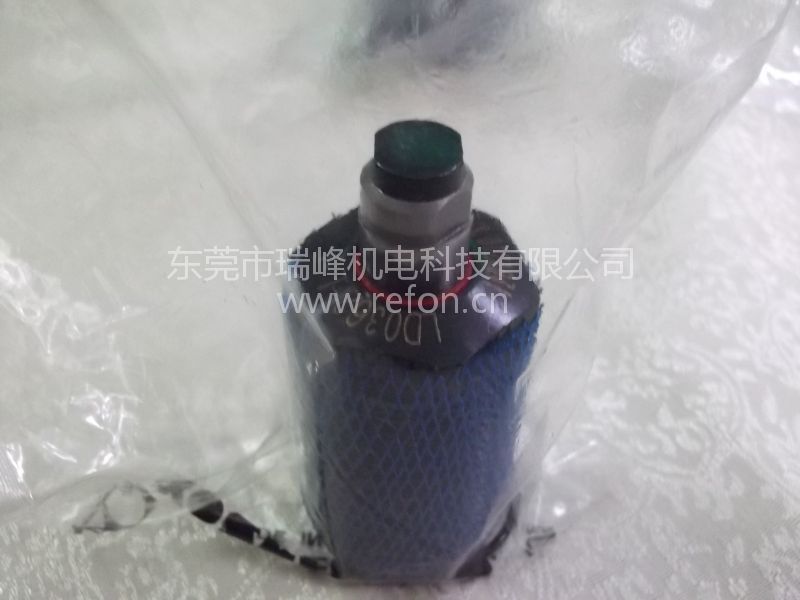

实物图:
