LD0452-H-E日本KOSMEK高世美单动外螺纹油压支撑缸 弹簧上升强支撑力型

品牌：KOSMEK考世美

规格型号：LD0452-H-E

性能简述：LD0452-H-E日本KOSMEK高世美单动外螺纹油压支撑缸 弹簧上升强支撑力型

咨询热线： 15818598199
详细介绍 LD0452-H-E日本KOSMEK高世美单动外螺纹油压支撑缸 弹簧上升强支撑力型
型号表示
日本KOSMEK油压支撑缸LD系列型号说明
规格参数
  LD0162- □ LD0222- □ LD0262- □ LD0302- □ LD0362- □ LD0452- □
      LD0262- □M LD0302- □M LD0362- □M LD0452- □M
型号 LD0162- □-E LD0222- □-E LD0262- □-E
LD0262- □M-E		 LD0302- □-E
LD0302- □M-E		 LD0362- □-E
LD0362- □M-E		 LD0452- □-E
LD0452- □M-E
支撑力 (油压7MPa时)         kN 1.0 2.0 3.0 4.0 5.5 10.0
支撑力 (计算公式)※2               kN 0.182×P - 0.273 0.38×P - 0.69 0.53×P - 0.68 0.70×P - 0.91 0.96×P - 1.25 1.75×P - 2.28
柱塞行程 mm 5 6.5 6.5 8 8 10
5 选择无符号时 (有效行程 4.7)
支撑器容量   cm3 5 选择无符号时 0.15 0.4 0.6 0.9 1.3 2
5 选择 E 时 0.10 0.2 0.3 0.5 0.6 1.3
柱塞弹簧力 ※3  N L：弱弹簧型 1.2~1.7 2.1~3.1 2.8~4.1 3.6~5.7 4.7~7.8 5.8~9.7
H：强弹簧型 1.5~2 .4 3.0~4.4 3.8~5 .9 4.9~8.0 6.2~11.0 7.9~13.6
最高使用压力          MPa 7.0 7.0
最低动作压力 MPa 2.5 2.5
耐压 MPa 10.5 10.5
使用温度 ℃ 0~70 0~70
使用流体   相当于ISO粘度等级的ISO-VG-32 一般液压油
质量 kg 0.04 0.10 0.20 0.25 0.35 0.75

实物图

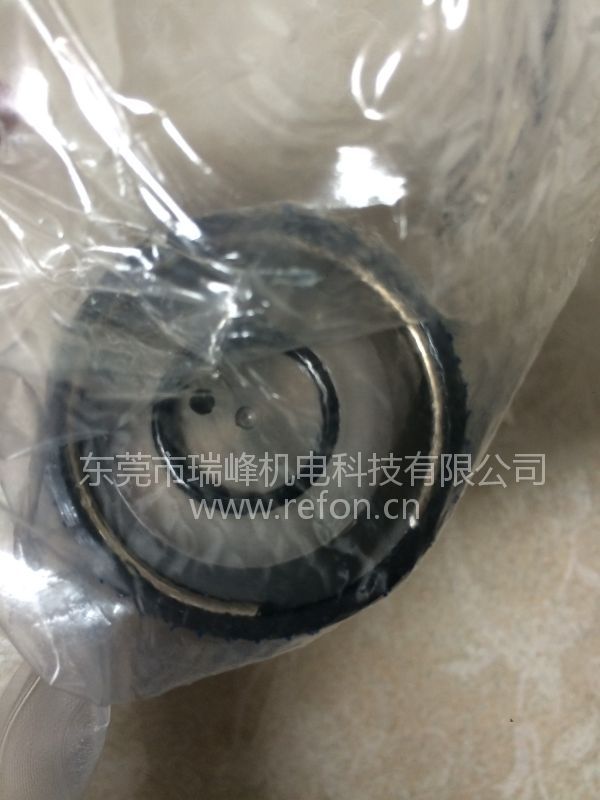

日本KOSMEK高世美支撑油缸LD0452-H-E俯视图

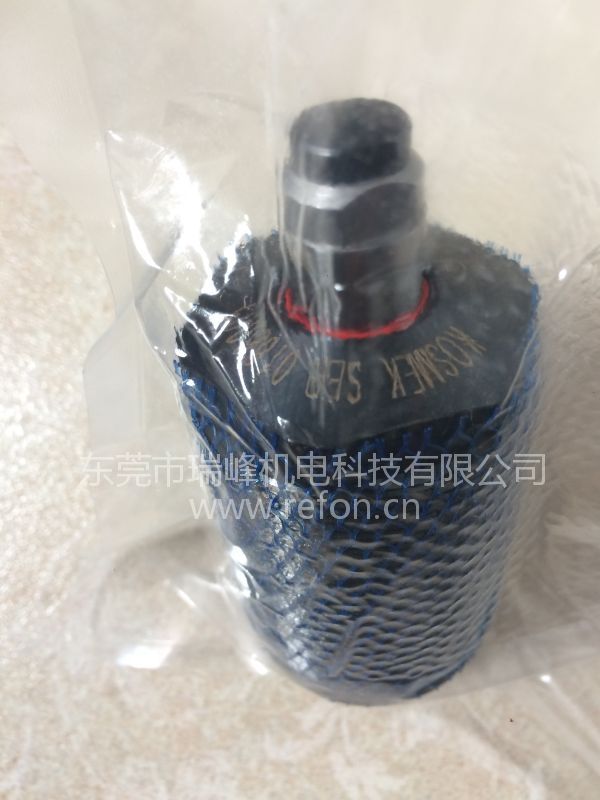

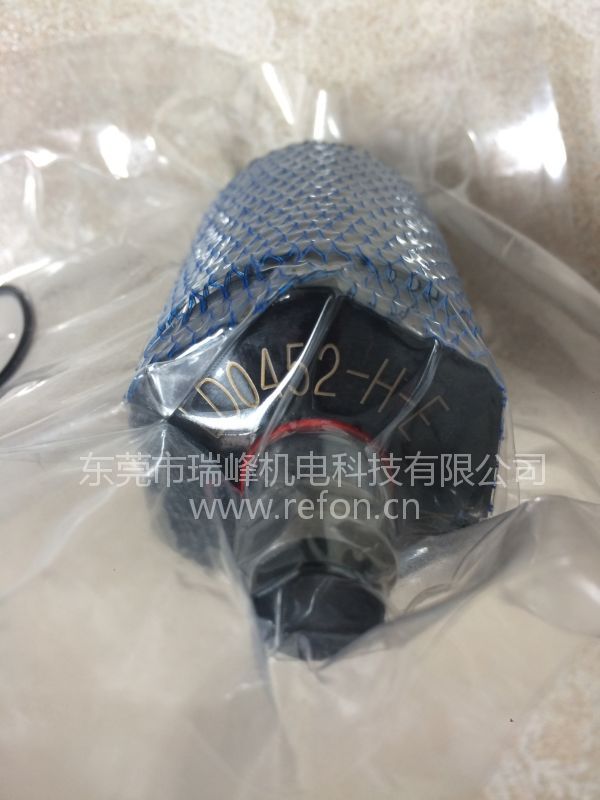

日本KOSMEK高世美支撑油缸LD0452-H-E侧面实拍图

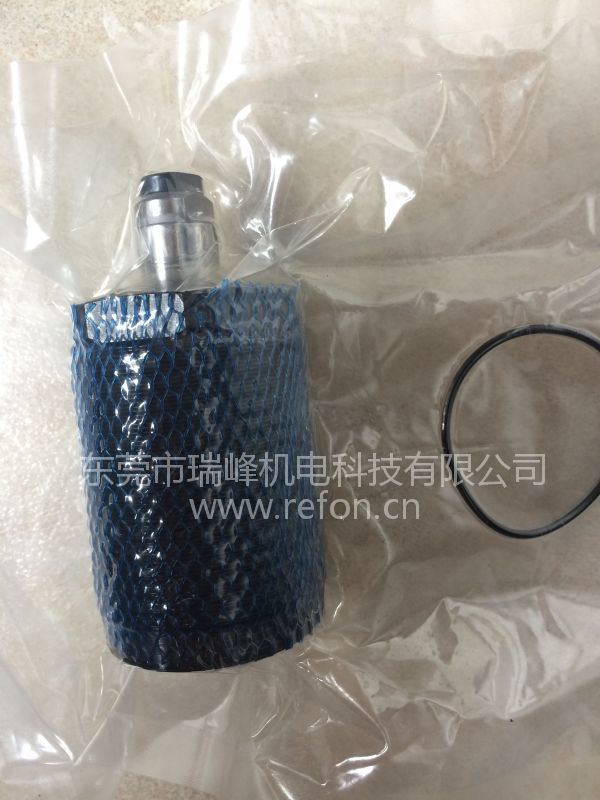

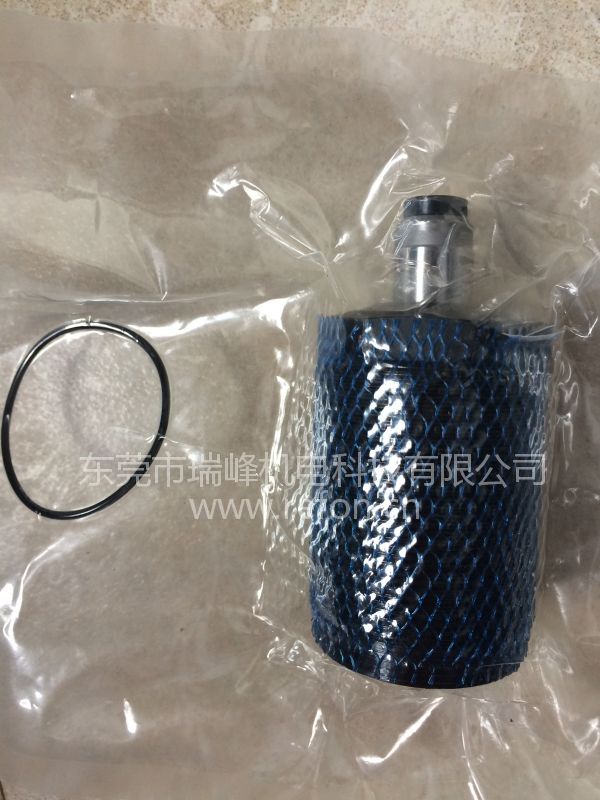

日本KOSMEK高世美支撑油缸LD0452-H-E正面实拍图
