首页 > 产品中心 > 工件夹持与定位 > 支撑缸（工件支撑器） >

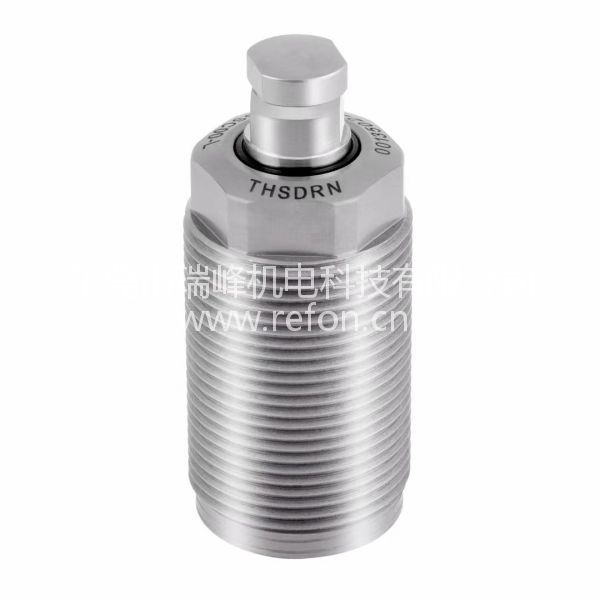

THSDRN事德拿浮动油压支撑缸TSC00-L 可替代帕斯卡CSY00-L和考世美LD0262-L
品牌：THSDRN事德拿
规格型号：TSC00-L，CSY00-L，LD0262-L
性能简述：THSDRN事德拿浮动油压支撑缸TSC00-L 可替代PASCAL帕斯卡CSY00-L和KOSMEK考世美LD0262-L
咨询热线：
15818598199
详细介绍
THSDRN事德拿浮动油压支撑缸TSC00-L 可替代PASCAL帕斯卡CSY00-L和KOSMEK考世美LD0262-L
油压支撑缸 全螺纹型 TSC
THSDRN
型号
TSC-00
TSC-01
TSC-03
TSC-04
TSC-06
工件支撑力 (油压为7MPa时) ※1
kN
3
1
4
5.5
10
油缸容量
cm3
0.6
0.4
0.8
1.2
2.0
升起弹簧力※2
L
：标准型
N
2～4
4～6
5～8
H
：强力型
N
3～6
5～8
6～11
8～14
支撑柱塞杆行程
mm
6.5
6
8
8
10
帽盖最大允许质量
kg
0.05
0.1
质量
kg
0.2
0.2
0.3
0.4
0.7
本体推荐紧固扭矩
N･m
35～45
40～50
40～50
45～55
55～65
特性资料
● 油压范围：2.5～7 MPa ● 保证耐压：10.5 MPa ● 使用环境温度：0～70 ℃ ● 使用流体：普通矿物
油基液压油 (相当于ISO-VG32)。
※1：将工件支撑器与夹紧器对置使用时，为了使支撑力达到 (夹紧力+切削负荷) 的1.5倍以上，请选择
型号匹配的工件支撑器与夹紧器。
※2：升起弹簧力表示支撑柱塞杆上升端～下降端的弹簧力。
