首页 > 产品中心 > 工件夹持与定位 > 支撑缸（工件支撑器） >

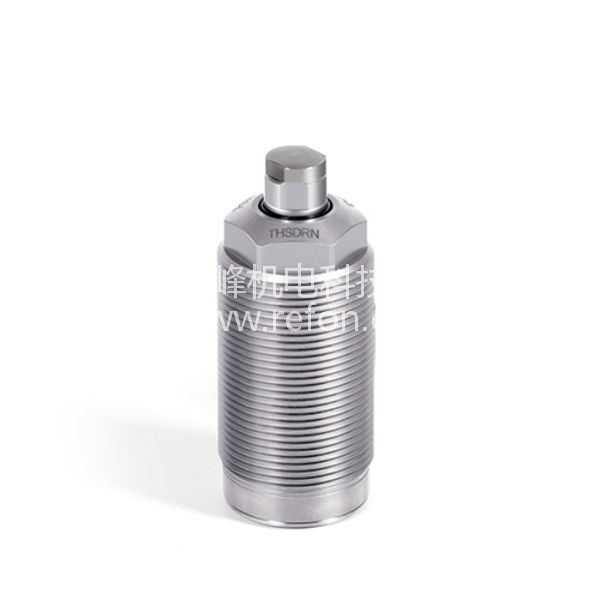

THSDRN事德拿浮动油压支撑缸TSC04-L 可替换PASCAL帕斯卡CSY04-L和KOSMEK考世美LD0362-L
品牌：THSDRN事德拿
规格型号：TSC04-L，CSY04-L，LD0362-L
性能简述：THSDRN事德拿浮动油压支撑缸TSC04-L 可替换PASCAL帕斯卡CSY04-L和KOSMEK考世美LD0362-L
咨询热线：
15818598199
详细介绍
THSDRN事德拿浮动油压支撑缸TSC04-L 可替换PASCAL帕斯卡CSY04-L和KOSMEK考世美LD0362-L
支撑缸是工装夹具元器件的一种，是一种技术含量比较高的执行原件。支撑缸一般使用配合较高自动化程度要求的夹具产品，
主要用于顶住工件防止被加工时受切削力而变形，避免加工时发生震动，从而影响工件的加工精度，具备低压自锁功能，防腐蚀的材料能防止冷却液和工作环境对缸体的腐蚀。
型式简介
A: 油压顶出型，顶杆于最低位置，由油压操作充油时顶出，并以弹簧控制接触工件力量，油压持续加压将芯轴锁紧产生支撑力
B: 弹簧顶出型，顶杆伸出于最高顶出位置，工件接触顶杆时由弹簧控制接触力量，油压操作充油将芯轴锁紧，而产生支撑力。
规格
TSC 1 ー 2 3 (例如：TSC04-L)
型号
TSC-00
TSC-01
TSC-03
TSC-04
TSC-06
工件支撑力 (油压为7MPa时) ※1
kN
3
1
4
5.5
10
油缸容量
cm3
0.6
0.4
0.8
1.2
2.0
升起弹簧力※2
L
：标准型
N
2～4
4～6
5～8
H
：强力型
N
3～6
5～8
6～11
8～14
支撑柱塞杆行程
mm
6.5
6
8
8
10
帽盖最大允许质量
kg
0.05
0.1
质量
kg
0.2
0.2
0.3
0.4
0.7
本体推荐紧固扭矩
N･m
35～45
40～50
40～50
45～55
55～65
特性资料
● 油压范围：2.5～7 MPa ● 保证耐压：10.5 MPa ● 使用环境温度：0～70 ℃ ● 使用流体：普通矿物
油基液压油 (相当于ISO-VG32)。
※1：将工件支撑器与夹紧器对置使用时，为了使支撑力达到 (夹紧力+切削负荷) 的1.5倍以上，请选择
型号匹配的工件支撑器与夹紧器。
※2：升起弹簧力表示支撑柱塞杆上升端～下降端的弹簧力
油压(MPa)
油压与工件支撑力
变形量(μm)
负 荷(kN)
负荷与变形量
7MPa 单动型
油压保持在7MPa
油压
MPa
工件支撑力 kN
TSC-00 TSC-01 TSC-03 TSC-04 TSC-06
2.5
0.8
0.3
1.0
1.4
2.5
3.0
1.0
0.3
1.3
1.8
3.3
3.5
1.3
0.4
1.7
2.3
4.2
4.0
1.5
0.5
2.0
2.8
5.0
4.5
1.8
0.6
2.3
3.2
5.8
5.0
2.0
0.7
2.7
3.7
6.7
5.5
2.3
0.8
3.0
4.1
7.5
6.0
2.5
0.8
3.3
4.6
8.3
6.5
2.8
0.9
3.7
5.0
9.2
7.0
3.0
1.0
4.0
5.5
10.0
使用注意事项
●请避免以下使用方法。否则会导致套筒变形、支撑
柱塞杆的动作不良及工件支撑力下降。
×向支撑柱塞杆上施加偏心负荷。
×施加超过额定工件支撑力的负荷。
×锁定时转动支撑柱塞杆。
●请使通气孔与大气相通。因为排气孔堵塞则支撑柱
塞杆不能正常动作，所以一定要设置通气孔。切削
油、切屑等能进入通气孔时，请在不影响的地方进
行配管。一旦切削油等进入工件支撑器内部则有可
能发生生锈等问题
堵塞通气孔
在切削液不影响的地方进行配管
通气孔进入切削液
l工件重量如果太轻，支撑柱塞杆上升时升起弹簧
力会上推工件，工件不能到位。重新调整工件重量
或升起弹簧力，让在工件完全到位的状态下才发生
支撑力
使用带单向阀的流量控制阀(进油节流)，调整支撑
柱塞杆的上升动作时间在0.5秒以上。设定合理的柱
塞上升动作时间能防止工件接触不良和部品破损。
为了缩短支撑柱塞杆下降时间，请使用启流压力为
0.05MPa以下的流量控制阀。
(选购的TTF01S型流量控制阀的启流压力为
0.04MPa。)
支撑柱塞杆的上升速度太快支撑柱塞杆接触到工件
后反弹，在与工件有间隙的状态下被锁紧，就不能
确 切地支撑工件。
