首页 > 产品中心 > 工件夹持与定位 > 支撑缸（工件支撑器） >

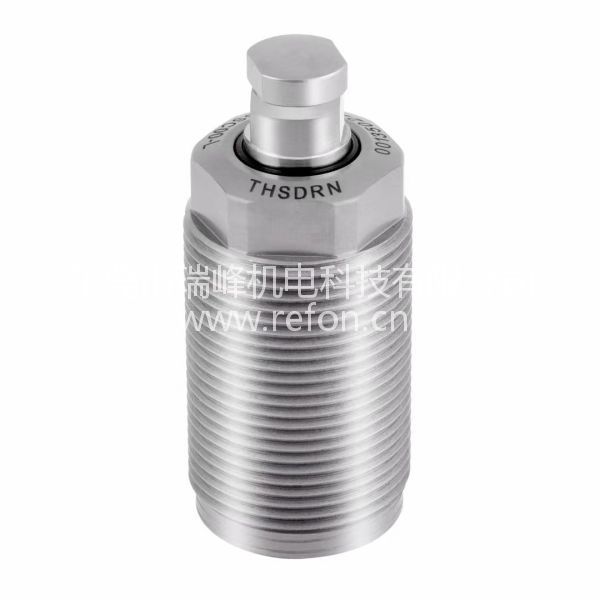

THSDRN事德拿浮动油压支撑缸TSC06-L 可替代PASCAL帕斯卡CSY06-L和KOSMEK考世美LD0452-L
品牌：THSDRN事德拿
规格型号：TSC06-L，CSY06-L，LD0452-L
性能简述：THSDRN事德拿浮动油压支撑缸TSC06-L 可替代PASCAL帕斯卡CSY06-L和KOSMEK考世美LD0452-L
咨询热线：
15818598199
详细介绍
THSDRN事德拿浮动油压支撑缸TSC06-L 可替代PASCAL帕斯卡CSY06-L和KOSMEK考世美LD0452-L
油压浮动支撑缸使用于机械加工时，能减少振动，防止变形，以及吸收切削力，提升加工精度。油压缸采用进口油封及材料，耐高压，确保品质和使用寿命。操作时充油速度不可太快, 避免接触工件时，顶杆撞击工件反弹。
油压浮动支撑缸使用于机械加工时，能减少振动，防止变形，以及吸收切削力，提升加工精度。油压缸采用进口油封及材料，耐高压，确保品质和使用寿命。操作时充油速度不可太快, 避免接触工件时，顶杆撞击工件反弹。
外形尺寸图
帽盖详图硬度HRC52
安装孔加工图
●使用台钳等工具固定主体六角部时，请用2.5 kN以下的
力紧固。
●请务必安装帽盖。(否则升起弹簧将无法支撑工件。)
用户自制帽盖时，请参照帽盖详图，设置O形圈槽、弹
簧挡肩面、导向部。另外，请务必使用附带的Ｏ形圈。
●用户自制升起弹簧时，请参照帽盖详图决定其尺寸。另
外，请务必进行防锈处理。(用户自制升起弹簧时，本
公司不保证夹紧器的 动作)。
●附带的Ｏ形圈FC要安装到安装孔内。
●本图表示未加压时，将帽盖拧入支撑柱塞杆
的状态。
外形尺寸对照表
型 号
TSC-00
TSC-01
TSC-03
TSC-04
TSC-06
A
49
33
54
48
60
B
57
41
62
58
71
C
63
48
69
65
78
D
66
52
73
69
82
øE
10
12
12
15
16
øF
24.3
28.2
28.2
34.2
43.2
G
8.4
9.4
9.4
9.4
9.4
øH
4.5
5.5
5.5
7.2
7.2
øHH
5.1
6.8
6.8
8.5
8.5
J
20.6
11.2
23.2
24.1
32.5
K
7.5
9
9
9
9
øL
3.5
4.3
4.3
5
5
øM
9.5
11.5
11.5
12.5
12.5
Min. øM
8.5
10
10
12.5
12.5
øN
4.5
6
6
7.8
7.8
P
3
4
4
4
4
R
1.5
1.9
1.9
1.9
1.9
S
22
24
24
30
36
T (对边宽)
8
10
10
11
11
TT (支撑柱塞杆对边宽)
8
10
10
13
13
U
5
6
6
6
6
øV
24.5
28.5
28.5
34.5
43.5
VA
9
11
11
13
16
W
M26×1.5
M30×1.5
M30×1.5
M36×1.5
M45×1.5
WW
8
9
9
9
9
X 推荐紧固扭矩
M6×1 深9
(10 N·m)
M8×1.25
深12 (20 N·m)
M8×1.25 深12
(20 N·m)
M10×1.5 深
11 (30 N·m)
M10×1.5 深
11 (30 N·m)
O形圈FA (氟橡胶硬度Hs70)
S5
S6
S6
S8
S8
O形圈FB (氟橡胶硬度Hs90)
AS568-013
AS568-014
AS568-014
AS568-014
AS568-015
O形圈FC (氟橡胶硬度Hs90)
AS568-020
AS568-022
AS568-022
AS568-026
AS568-030
