详细介绍 日本KOSMEK考世美高能力气动支撑缸WD0262升级款WNC0600-L
具备可替换液压支撑器的强劲的支撑力
能有效防止在加工工件时产生的振动，以及夹紧时产生的变形。
可防止加工负荷引起的震动及组装 ・ 压入工序中的负荷导致的偏差及变形，搬送设备上的工件姿势保持等，其用途非常广泛。
本体尺寸(外周螺纹部)有七种规格 M16,M22,M26,M30, M36,M45,M60。
最新增加了小规格 M16 型，适用于更紧筹的设备。
丰富的选配项选择
通过新增加 M22 短行程型与 M22 ~ M60 的长行程型产品，使以前无法设置的部位，変成可以设置，有效提高了设计的自由度。
型号表示

规格参数

型号		WNC0100- □   WNC0100- □- E	WNC0350- □   WNC0350- □- E	WNC0600- □ WNC0600- □M WNC0600- □- E	WNC1000- □ WNC1000- □M WNC1000- □- E	WNC1600- □ WNC1600- □M WNC1600- □- E	WNC3000- □ WNC3000- □M WNC3000- □- E	WNC6000- □ WNC6000- □M WNC6000- □- E
支撑力 (气压为 0.5MPa 时) kN	4 选择无符号时	0.12	0.34	0.6	1.0	1.5	3.0	5.7
	4 选择 M 时	-		0.4	0.7	1.0	2.1	4.1
支撑力 (计算公式)※1  kN	4 选择无符号时	0.522 ×P- 0.141	1.26 ×P- 0.29	2.00 ×P- 0.40	3.33 ×P- 0.67	5.00 ×P- 1.00	9.09 ×P- 1.55	16.29 ×P- 2.44
	4 选择 M 时	-		2.00 ×P- 0.60	3.33 ×P- 1.00	5.00 ×P- 1.50	9.09 ×P- 2.45	16.29 ×P- 4.07
柱塞行程	mm	5.0	6.5	6.5	6.5	8.0	8.0	10
	5 选择无符号时	(有效行程 4.7 )
支撑器容量    cm3	5 选择无符号时	0.44	0.9	1.5	2.2	3.5	6.6	12.2
	5 选择 E 时	0.29	0.6	1.0	1.7	2.9	5.7	11.1
柱塞弹簧力※2   N	L  ：弱弹簧型	1.2~ 1.7	1.3 ~2.5	1.8 ~2.9	2.1~2.9	2.3 ~2.9	3.6 ~ 4.3	6.4 ~ 7.5
	H ：强弹簧型	1.5 ~2.4	1.5 ~ 3.5	2.1~ 4.3	3.0 ~ 4.4	3.2~ 4.4	4.9 ~ 6.1	8.7~ 10.4
最高使用压力          MPa		0.7
最低使用压力 MPa	4 选择无符号时	0.3	0.25
	4 选择 M 时	-		0.35
耐压	MPa	1.0
使用温度	℃	0 ~ 70
使用流体		干燥空气
重量	kg	0.04	0.10	0.15	0.25	0.40	0.70	1.30

选配项  5 选择 S/ ES 时

型号		WNC0350- □-S  WNC0350- □- ES
支撑力(气压为 0.5MPa 时)   kN		0.08
支撑力(计算公式)※1                kN		0.57 ×P- 0.21
柱塞行程	mm	5
支撑器容量    cm3	5 选择 S 时	0.5
	5 选择 ES 时	0.2
柱塞弹簧力※2   N	L  ：弱弹簧型	1.0~2 .4
	H ：强弹簧型	1.2~3.5
最高使用压力          MPa		0.7
最低使用压力          MPa		0.4
耐压	MPa	1.0
使用温度	℃	0~70
使用流体		干燥空气
重量	kg	0.07

选配项  5 选择 Q 时


型号		WNC0350-Q	WNC0600-Q	WNC1000-Q	WNC1600-Q	WNC3000-Q	WNC6000-Q
支撑力(气压为 0.5MPa 时)   kN		0.34	0.6	1.0	1.5	3.0	5.7
支撑力(计算公式)※1	kN	1.26 ×P- 0.29	2.00 ×P- 0.40	3.33 ×P- 0.67	5.00 ×P- 1.00	9.09 ×P- 1.55	16.29 ×P- 2.44
柱塞行程	mm	13	13	13	16	16	20
支撑器容量	cm3	1.1	1.8	2.5	3.9	7.2	13.0
柱塞弹簧力※2	N	1.5~3.8	2.1~4.9	3.1~5.1	3.1~5 .5	4.8~6.6	8.7~12.5
最高使用压力	MPa	0.7
最低使用压力	MPa	0.25
耐压	MPa	1.0
使用温度	℃	0~70
使用流体		干燥空气
重量	kg	0.12	0.17	0.30	0.45	0.75	1.4

注意事项  ※1. 支撑力(计算公式)中的符号P表示：所供给的气压 (MPa)。
4  M：空气传感器连接型时，空气传感器的供给压力请设定为0.1MPa。(参照第196L页)
※2. 柱塞弹簧力的数值表示弹簧设计值。
该值会因柱塞的滑动阻力、弹簧特性等而产生一定偏差，所以请将其作为工件接触力的参考值。
4  M：空气传感器连接型时的工件接触力请参照第196L页的空气传感器连接型样本内容。

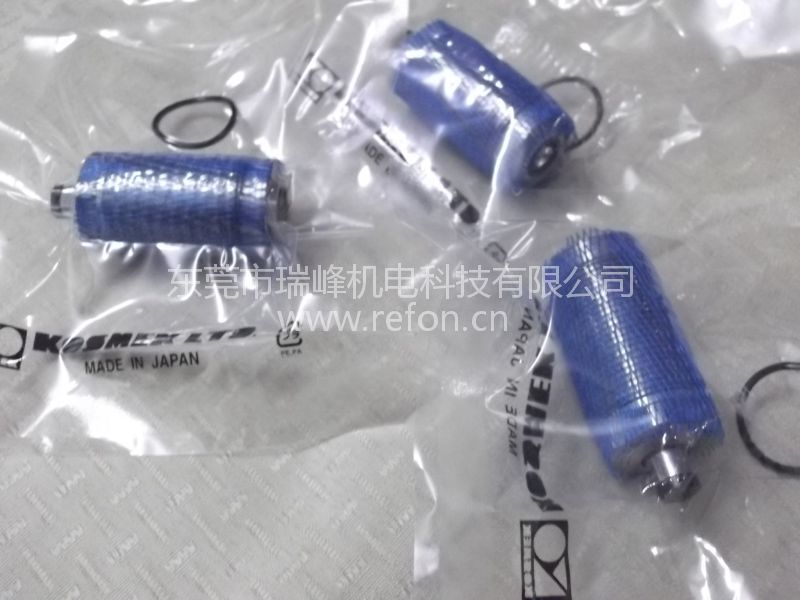

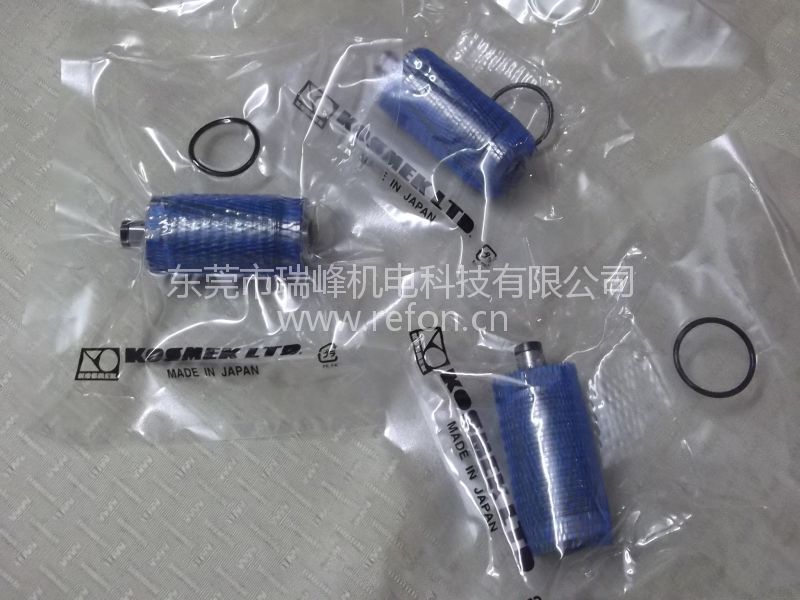

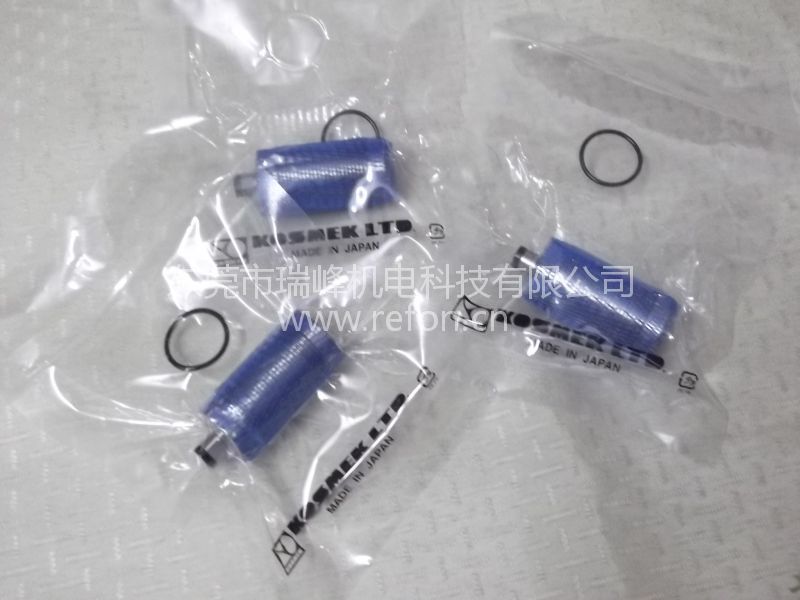

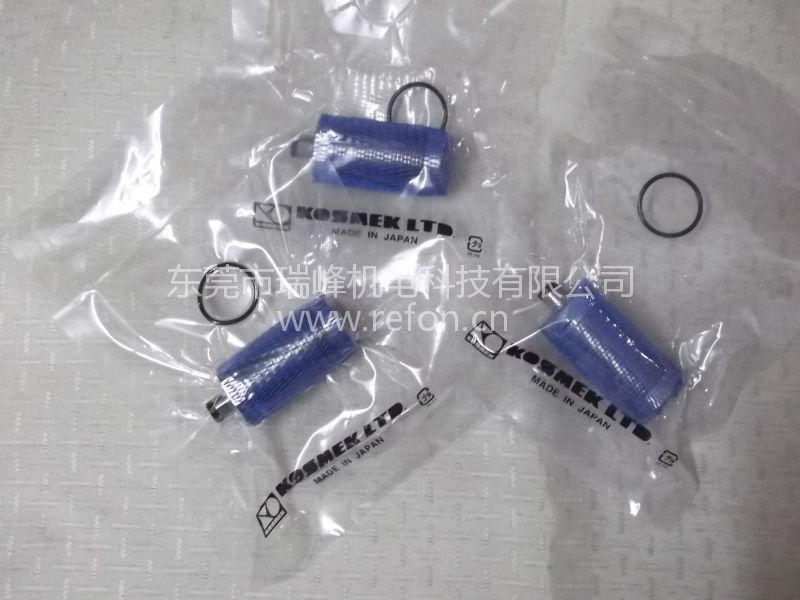

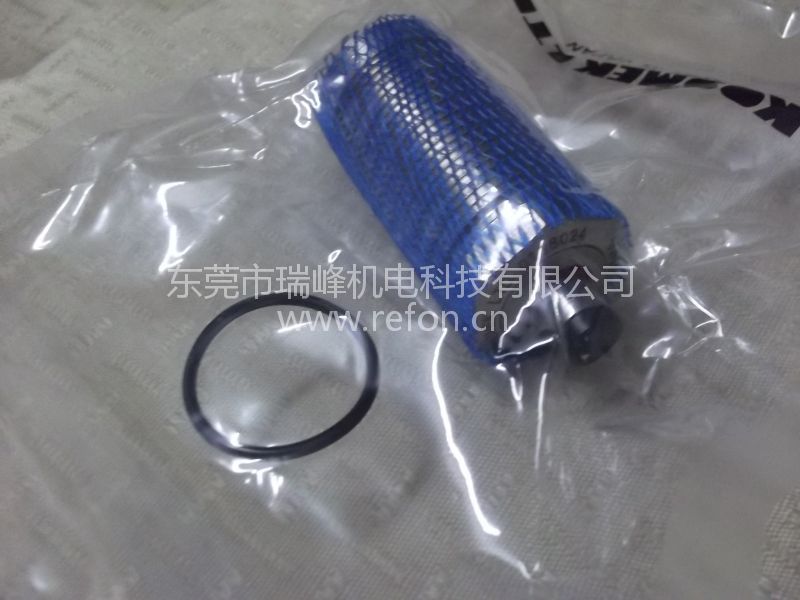

实物图
